標題: 高雄燈友~徵求電烙鐵使用教學或代焊 [打印本頁]

作者: andyssky 時間: 2015-11-25 16:15 標題: 高雄燈友~徵求電烙鐵使用教學或代焊

本帖最後由 andyssky 於 2015-11-25 16:27 編輯

小弟最近想把一個吃AAAx1 的小頭燈 (這顆頭燈有濃厚的情誼) ，從XP-E 改成 XP-L Hi，但卡在不是電子科系，從來沒用過電烙鐵，也不知道解焊、焊接的相關注意事項與周邊器材使用。
http://www.candlepowerforums.com ... 9-b-92-cri-led-swap

想徵求高屏地區的燈友，是否願意教小弟或是借小弟電烙鐵(或場地)改燈。

如果要買電烙鐵，有沒有推薦的瓦數呢? 另外在網路上搜尋相關知識，好像是現在已經改成無鉛銲錫，在焊接時的溫度需求比較高 (怕會造成燈珠光衰)

另外爬文好像有種全自動的焊接機器，好像可以焊點小、精準焊接，不知道有沒有大大願意接單的? 我會想辦法把原廠頭燈拆開、然後除膠，把整塊原本的基板+新LED寄給您，請您幫我代焊?

作者: yy3070330703 時間: 2015-11-25 17:48

本帖最後由 yy3070330703 於 2015-11-25 18:05 編輯

1# andyssky
我平時銲接都是用3、40w的烙鐵，銲一般焊錫都滿OK的，不過銲無鉛焊錫稍微有點不夠力！如果預算夠或是以後會常常銲接東西的話，可以考慮買台恆溫烙鐵！

去趟電子材料行逛逛，可以看到整排的烙鐵可選，也可以依需求買一些特別的烙鐵頭來換，要銲燈珠的話，建議買一兩支細鑷子會比較方便作業！！銲燈珠也有很多方式，像我就是用酒精燈，也有筒友用烙鐵、防風打火機、瓦斯爐+鍋子………等等，我也有試過防風打火機，也滿方便的！就看你想試哪種吧！

我個人是覺得不太用注意燈珠會光衰，我有次銲一顆燈珠很不順，連續加熱六次才搞定（雖然我也是快被嚇死，總感覺燈珠會掛點），不過我到目前是還沒遇過燈珠掛點的！

我提供個個人經驗，拿鑷子夾燈珠時，別夾果凍膠的部分，我就是這樣把好幾顆的果凍膠拔起來的！

電烙鐵的使用，建議你可以上youtube找一下影片，然後自己多動手幾次就熟練了！以前也是我們老師操作一次給我們看過後，就叫我們自己研究……基本上只要注意別燙到手、銲接時要通風、焊錫冒出來的煙最好不要吸到，這三點而已！那個煙吸太多會頭暈好幾個小時！

作者: andyssky 時間: 2015-11-25 18:07

我上網路教學有看到吸錫器這種東西，如果我把基板的電線解焊，但沒有把原本的焊錫處理掉，會怎樣嗎?

再者，如果把原本基板加熱讓原廠LED脫落 (打算讓LED報廢了)，新LED要怎麼對準焊上、怎樣才有對準導電處、該上多少焊錫這部分我還不太曉得。

作者: yy3070330703 時間: 2015-11-25 18:30

本帖最後由 yy3070330703 於 2015-11-25 18:53 編輯

3# andyssky
吸錫器是焊錫較多的時候才比較好吸起來，像是基板上那種量很少的焊錫用吸錫線會比較方便！

舊的焊錫有可能因為氧化或缺少助銲劑所以會比較難融化（因為要融化的溫度要更高），舊焊錫融不掉時，補些新焊錫上去就會融了！我是習慣會先把舊焊錫吸掉！免得施工困難……

燈珠的話就要先用電表量好極性，舊燈珠解銲後照著金屬接點把新燈珠銲上去就行了！因為你用的新舊燈珠是一樣尺寸的，所以只要新燈珠有把金屬接點全遮住，就不會沒銲到點！

燈珠和基板的底部接點都是圖中這形狀，基本上是不會銲錯（如果能把直的銲成橫的我也挺佩服的），極性要注意就是了！

新燈珠銲上去後，稍微用鑷子夾夾看，有固定在基板上就算是成功一半了！（別拔太大力）
再來用電表切到歐姆檔或蜂鳴器檔測試看看燈珠會微亮，就大功告成了！

圖片附件: tmp_9699-DSC_01581900627788.jpg (2015-11-25 18:44, 40.72 KB) / 下載次數 271
https://news.wii.tw/~fogerdis/attachment.php?aid=71707&k=d5670e3c0a3fd47db8ced2d9f9542c53&t=1732229967&sid=2uCbhW

作者: LaurentBlake 時間: 2015-11-25 18:46

解焊的銲錫還是能繼續用

基本上改電筒難的地方在於拆
你這把AAA, 有可能連電路都不需要更換就能繼續使用
所以可以試試看拆開
用小一字把舊燈芯的基板跟基座翹分離
用酒精+其他工具清除基座上的舊膠
然後先用cpu那種散熱膏塗薄一點在新燈芯的基座後面
然後塞進去焊上正負極
測試真的沒問題再把散熱膏換成散熱膠
如果用散熱膏沒問題的話, 也是可以就繼續用啦
只是要小心每個部位短路的地方

剛開始黏, 那個山別堆太高
假焊甚麼的都別在意, 電會過, 沒短路就可以了
耳機單體的話, 初期我還都是用假焊, 這樣單體燒毀的機率低非常之多
只是焊錫要用好一點就是了, 含銀那種之類的
新手以假焊為目標, 受打擊性會小很多, 慢慢手感起來了再去搞真焊
假焊練得好的話, 拉著線也是不會掉
焊點掉線的話再重新黏就是了
反正你黏第一次就會想黏第二次

焊槍的話, 其實30W的就夠了
我個人是喜歡用20W(gitano兄教的), 但20W熱度會比較低
要很有耐心
然後是20W的針很難買, 所以推薦用30W的就可以了

作者: andyssky 時間: 2015-11-25 19:01

3# andyssky
吸錫器是焊錫較多的時候才比較好吸起來，像是基板上那種量很少的焊錫用吸錫線會比較方便！

舊的焊錫有可能因為氧化或缺少助銲劑所以會比較難融化（因為要融化的溫度要更高），舊焊錫融不掉時，補些 ...
yy3070330703 發表於 2015-11-25 18:30

感謝技術講解，又學到一個新的名詞:吸錫線

作者: andyssky 時間: 2015-11-25 19:03

解焊的銲錫還是能繼續用

基本上改電筒難的地方在於拆
你這把AAA, 有可能連電路都不需要更換就能繼續使用
所以可以試試看拆開
用小一字把舊燈芯的基板跟基座翹分離
用酒精+其他工具清除基座上的舊膠
然後先用 ...
LaurentBlake 發表於 2015-11-25 18:46

感謝技術講解，但對於某些專有名詞假焊真焊...不太了解。

另外電烙鐵的W數高低有什麼好處? 感覺一般不都是越高越好嗎? 越低好像越便宜 (查露天拍賣的)

作者: yy3070330703 時間: 2015-11-25 19:08

本帖最後由 yy3070330703 於 2015-11-25 19:15 編輯

7# andyssky
假銲、真銲我不知該怎麼解釋，不過倒是一看就知道了……

基本上假銲的話就是線會比較容易掉，不過新手大部分假銲會比較多！

烙鐵瓦數越高正常就越大隻（恆溫烙鐵和特殊烙鐵除外），烙鐵頭也越大，適合銲大型元件用，瓦數越高溫度也會越高！

小型電子用的大部分都是30W左右，因為有不少零件可是很怕溫度高的！

課本上都是寫銲一個點不超過5秒，我是盡量不超過3秒，不過其實銲久了時間自己就會掌握了！

作者: gitano 時間: 2015-11-25 19:16

YY兄細節說的滿清楚的

若只是要處理小基板上、下燈珠，或分離倉的電路焊點
使用一般 20w/30w 的烙鐵、配尖型烙頭就很好用了
不管是有鉛或無鉛錫絲、銀銅錫絲都能勝任

只有在氣溫低時，在處理一體倉內20mm以上基板LED的導線焊點
20w 會有無法完全熔錫現象，錫會坑坑疤疤呈鳥屎狀
這時候就需要功率大一點
所以建議直接入手30w~50吧，因為單價差不了幾十塊啊

5# LaurentBlake

你要黏耳機單元，訊號線還那麼細，溫度不需要太高啦，端子會燒熔的 ~~~~

作者: LaurentBlake 時間: 2015-11-25 19:32

一開始別追求太高
電會過就可以了
這樣就很厲害了
很多知識你就慢慢做慢慢看
這樣比較扎實
然後盡量維持手感, 一陣子就找個東西焊一下
或是找幾根廢電線對焊, 另一頭綁塊重點的東西
看你焊的能承受多種
如果抓著電線皮, 銅線會跟著重物整段滑出來
這樣假焊就算畢業了
(非專業的話, 其實已經贏過很多人了)

cpu散熱膏那個其實是練習的好物
方便以後更換燈芯,
但是要壓緊就是了, 別手電搖的時候燈芯會跟著晃
這樣就有點危險

作者: LaurentBlake 時間: 2015-11-25 19:39

7# andyssky
假銲、真銲我不知該怎麼解釋，不過倒是一看就知道了……

基本上假銲的話就是線會比較容易掉，不過新手大部分假銲會比較多！

烙鐵瓦數越高正常就越大隻（恆溫烙鐵和特殊烙鐵除外），烙鐵頭也 ...
yy3070330703 發表於 2015-11-25 19:08

那個5秒我之前掙扎好久
有拿過兩把40W, 像筷子一樣解焊
不好玩

作者: LaurentBlake 時間: 2015-11-25 19:50

對了
淘寶上有些耳機diy的店
有賣焊錫是有加助焊的
那個超好熔
嫌麻煩的話也可以買那種

https://puretone.tw.taobao.com/c ... ame=%B9%A4%BE%DF#bd
類似這種的

作者: yy3070330703 時間: 2015-11-25 19:54

11# LaurentBlake
前一陣子有想入台恆溫烙鐵玩玩，因為平時用的這支30W已經差一腳就進棺材了～可惜一開淘寶，預算就飛了～

作者: steel 時間: 2015-11-25 21:45

本帖最後由 steel 於 2015-11-25 21:46 編輯

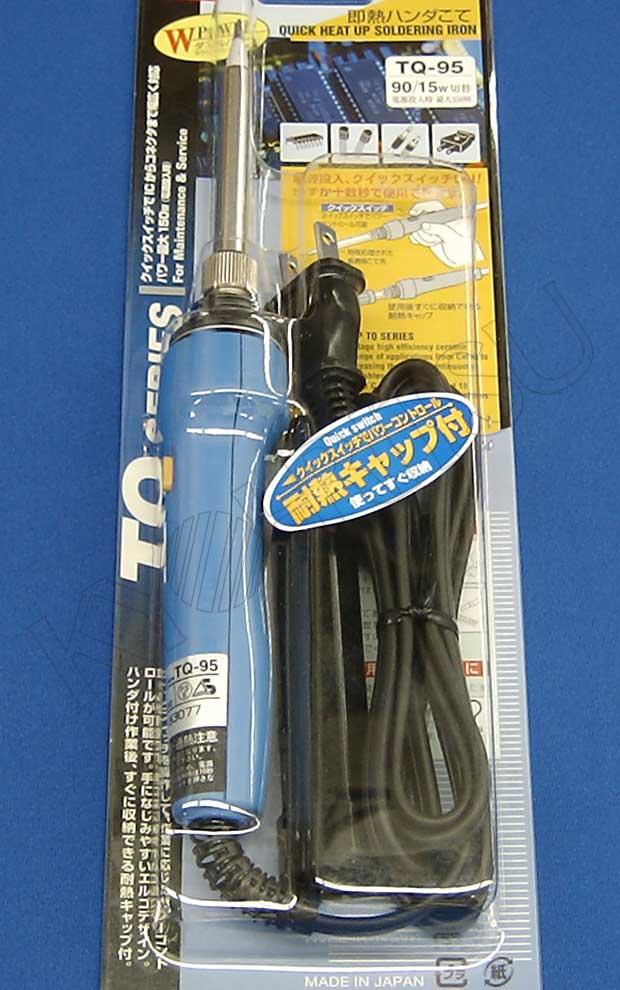

我建議買 GOOT TQ-95

作者: X-Ray 時間: 2015-11-25 21:52

14# steel

這把不錯用，兩段溫度。

作者: a2218182822 時間: 2015-11-25 22:17

淘寶滿多便宜好用的烙鐵
不過電壓是220V...
自己買了烙鐵回來又加買變壓器
結果變壓器比烙鐵還貴!!

作者: maxm82a1 時間: 2015-11-25 22:29

我建議買 GOOT TQ-95

呵呵~ 我也是用這把電烙鐵

作者: chaungch 時間: 2015-11-25 23:41

呵呵~ 我也是用這把電烙鐵
maxm82a1 發表於 2015-11-25 22:29

這一把我也有，但是已經很少用，除了較大面積焊錫才有拿出來，反而是木柄最常用，初學者可以買兩把木柄，一支30w，一支60w，便宜用壞也不心疼，TQ-95的烙鐵頭比較貴！

作者: ナギサ 時間: 2015-11-26 01:21

https://www.youtube.com/watch?v=xlDfNA4JSN4

自己看

作者: LaurentBlake 時間: 2015-11-26 06:09

焊槍的話, 可以先用福星牌練手
長明街大林電子那邊, 針的存貨不少, 焊膏之類的也都有
https://www.google.com.tw/maps/p ... E8%99%9F/@22.638087,120.3057593,17z/data=!4m2!3m1!1s0x346e04f28e193c5d:0xb663cfa7b4034f73

不然就看同學那邊有沒得借用

goot的話是比較好的
等上手以後這種是很建議
如何照顧焊槍也是一種學問

作者: andyssky 時間: 2015-11-26 19:26

20# LaurentBlake

感謝各位前輩指點。

今日已到大林朝聖，問了店員一些很新手的問題，最後焊錫選了紅色含銀的那款錫筆 + 7A彎嘴鑷子。
學姊臨時說可以借我 40W電烙鐵、烙鐵溫控器組、三用電表，哈哈省了一筆。

到時候就是實際操作了，我想應該會先拿同事的可調焦白牌手電筒先試刀....

在此感謝經驗分享的前輩們

作者: LaurentBlake 時間: 2015-11-26 21:44

一開始就用含銀的
你是要黏音響線嗎?

焊錫要練手的話用最便宜的就好
不要用松香, 焊膏那類的
硬焊才會讓你進步最快
等正式來的前幾次再用這類東西

弄完買幾根新的針給你學姊
那個你學姊應該用的到

作者: andyssky 時間: 2015-12-8 22:02

報告前輩們最新戰情: 頭燈換心手術成功!!!

最難的發現是解焊電線、焊回電線..... (LED 使用烙鐵隔基板加熱法，電磁爐加熱法失敗)

XP-E (6000K) → XP-G2 (4500K) 低量檔感覺只差一點點，中亮、高亮檔差好多!!

現在開始尋覓 XP-L HI (5000K) 的燈珠，如果有前輩最近有要掏寶，不知是否能搭順風車?

作者: LaurentBlake 時間: 2015-12-10 22:55

Nichia 219B 4000K也可以考慮
這燈芯安的好的話, 相當漂亮
http://www.nichia.co.jp/en/produ ... e=%27NVSL219B-V1%27
不過還是要看光杯的情況

作者: andyssky 時間: 2015-12-12 22:13

當初也有考慮日亞219，但我只是單純想在固定低電流下得到最大亮度延長AAAx1頭燈的亮度，那時候看了XP-L hi (6000K) 與 XP-G2 (4500k) 後來抉擇下選了暖色系燈珠。

如果XP-L hi 有 4500~5000K左右的光色，那我應該會毫不猶豫的換XP-L hi。

現在就看有沒有網友有想買掏寶，想請他代購一兩顆。

作者: LaurentBlake 時間: 2015-12-13 06:21

如果是考慮亮度的話
XPL完整去果凍效率會比Hi更好
只是顏色會有點綠
色溫會感覺像4500K上下
然後防氧化就沒了, 金線也比較容易損傷

不過說歸說
之前去果凍的XPL現在還是好好的
已經一年有了
而且換個燈芯也不是那麼麻煩
真的掛了, 再換一顆就是了

作者: andyssky 時間: 2015-12-13 07:47

因為頭燈有透鏡，而透鏡內是XPE XPG 系列果凍能容納得下的空間，我怕XPL方形的果凍會塞不下 (搞不好硬塞也是可以，但當初不是很想冒險就退而其次買XP-G2)

再者就是發光角度的問題，XPL發光角度比較大，不知道會不會影響到光斑，所以當初也沒有考慮XPL就是這原因 (但事後想想，既然是透鏡....應該不影響光斑吧? 畢竟經過透鏡之後光斑都是一樣的?!)

作者: LaurentBlake 時間: 2015-12-13 13:51

因為頭燈有透鏡，而透鏡內是XPE XPG 系列果凍能容納得下的空間，我怕XPL方形的果凍會塞不下 (搞不好硬塞也是可以，但當初不是很想冒險就退而其次買XP-G2)

再者就是發光角度的問題，XPL發光角度比較大，不知道會不 ...
andyssky 發表於 2015-12-13 07:47

透鏡的材質其實影響頗大
你可以把透鏡拿掉試看看就知道了

光杯底端跟led之間是一定要墊個東西
不然怕短路了
所以你要好好的想一下怎麼調整

作者: xjapanuk1997 時間: 2015-12-13 16:31

26# LaurentBlake

掛了再換一顆+1
